粗濾器安裝在電控部殼體的液壓油池的前下面，具體結構如圖22MJ0108 所示，采用網式濾芯，型號為WU-630×180*F-J, 過濾精度100μm，流量為250L/min，保證液壓系統內部油質的清潔。在過濾器的尾部設有三個單向閥，當更換濾芯時，單向閥關閉，防止油池中油液外流。

　　制動器主要由外殼、活塞、內外摩擦片等組成。在采煤機沒給牽引時，活塞在彈簧力作用下，壓緊內外摩擦片產生制動力矩，使采煤機制動。當發出牽引信號時,通過電氣系統使二位四通電磁閥動作，由閥組來的低壓力油進入液壓制動器的外接油口，活塞在壓力油作用下壓緊彈簧組，使內外摩擦片脫離接觸，制動器軸空轉，采煤機正常牽引。當緊急情況或檢修時可用螺栓在制動器的后端蓋上手動壓緊彈簧，使內外摩擦片暫時脫離接觸。當安裝濕式制動器時需將CR 95×125×12 CRW1R 的油封拆除

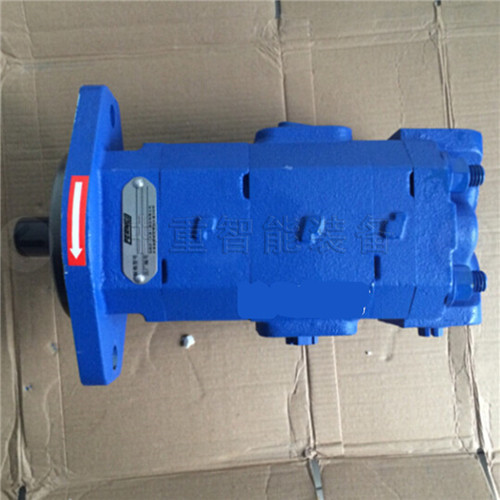

　　調高泵站布置在采煤機的電控部殼體的左端。由調高泵電機、調高泵、高壓安全閥、低壓安全閥、粗過濾器、精過濾器、電磁換向閥、壓力表和油池組成。除調高泵電機和電磁換向閥外所有液壓元件均可從操作側抽出，維修方便。
